JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）方案被試品以及試驗要求是：110kV/400mm2，長度1500m電纜的交流耐壓試驗，電容量≤0.247uF，試驗電壓128kV。

1.5km電纜串聯諧振試驗裝置解決方案如下：

Ⅰ.被試品試驗工作環境

1.     環境溫度：－15⁰C –40⁰C;

2.     相對濕度：≤90%RH;

3.     海拔高度:  ≤2500米；

Ⅱ.串聯諧振試驗裝置主要技術參數及功能

1.      額定容量：972kVA；

2.      輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz；

3.      額定電壓：270kV；

4.      額定電流：3.6A；

5.      工作頻率：30-300Hz；

6.      波形畸變率：輸出電壓波形畸變率≤1%；

7.      工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.      溫    升：額定負載下連續運行60min后溫升≤65K；

9.      品質因素：裝置自身Q≥30(f=45Hz)；

10.   保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.   測量精度：系統有效值1.5級；

Ⅲ.試驗設備遵循標準：JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900   《電工名詞術語》

GB/T16927.1~2-1997  《高電壓試驗技術》

Ⅳ.裝置容量確定：JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

    64kV/110kV,，400mm²電纜1500m，電容量≤0.247μF，試驗頻率為30-300Hz,試驗電壓128kV。

試驗電流I=2πfCU_試 =2π×35×0.247×10^-6×128×10³=6.9A

對應電抗器電感量 L=1/ω²C=84H

設計九節電抗器，使用電抗器三節串聯三組并聯，則電抗器單節為108kVA/45kV/2.4A/84H，系統總?cè)萘繛?72kVA。

Ⅴ.通過以上裝容量確定后，可以得出結論：裝置容量定為972kVA，分二節電抗器，電抗器單節為108kVA/45kV/2.4A/84H通過組合使用能滿足上述被試品的試驗要求。

Ⅵ.電抗器使用關系表

JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

試驗時設備使用關系列表

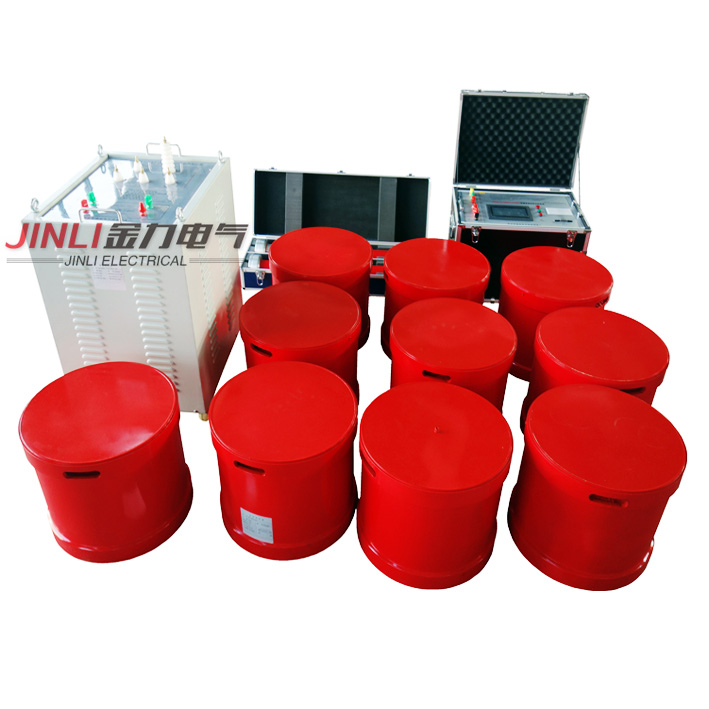

Ⅶ.變頻串聯諧振系統配置及其參數

1.     激勵變壓器JLB-36kVA/5kV/20kV/0.4kV        1臺

a)     額定容量：36kVA；

b)     輸入電壓：380V，單相；

c)      輸出電壓：5kV；20kV；

d)     結    構：干式；

e)     重    量：約165 kg；

2.      變頻電源JL1006-36kW/380V               1臺

a)     額定輸出容量：36kW

b)     工作電源：380±10%V（單相），工頻

c)      輸出電壓：0 – 400V，單相，

d)     額定輸入電流：95A

e)     額定輸出電流：95A

f)      輸 出 波 形：正弦波

g)     電壓分辨率： 0.01kV

h)     電壓測量精度：0.5%

i)       頻率調節范圍：20 – 300Hz

j)       頻率調節分辨率：≤0.1Hz

k)     頻率穩定度：    0.1%

l)       運 行 時 間：額定容量下連續60min

m)    額定容量下連續運行60min元器件 高溫度≤65K;

n)     噪 聲 水 平：≤50dB

o)     可實現以下功能

1)     內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)     自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻 大耗時3分鐘(全頻掃). 頻率分辨率0.01Hz

3)     自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)     自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在 優出力狀態，調頻時繪制頻率電壓曲線。

5)     耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)     全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)     軟件經過嚴格模擬運行檢驗，運行AQ、穩定、可靠

8)     自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)     液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10)  保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)     過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)    過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)     擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)    斷電保護：試驗電源斷電后，裝置能快速保護

11)  變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12)  外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13)  重量約35kg；

3.     高壓電抗器 DK-108kVA/45kV                  9節

a)     額定容量：108kVA;

b)     額定電壓：45kV；

c)      額定電流：2.4A；

d)     電 感 量：84H/單節；

e)     品質因素：Q≥30 (f=45Hz)；

f)      結    構：干式；

g)     重    量：約78kg；

4.     電容分壓器FRC-270 kV -800 pF                1套

a)     額定電壓：270KV

b)     高壓電容量：800pF

c)      介質損耗：tgσ≤0.5%；

d)     分 壓 比：1000：1

e)     測量精度：有效值1.5級;

f)      重    量：約20kg

Ⅷ.總結：電纜串聯諧振試驗裝置解決方案為：JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

（一）配置設備一覽表

JL1006-972kVA/270kV變頻式串聯諧振耐壓裝置（110kV/400mm2、電纜1.5km）

（二）設備附件及相關資料一覽表
