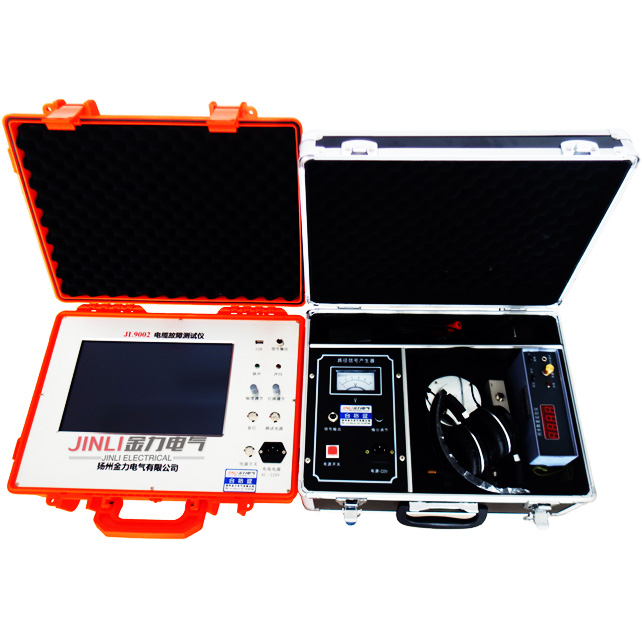

路燈電纜故障測測試儀操作步驟

1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；

2）參考試驗變壓器使用說明書將試驗變壓器（若是交直流兩用的，應將高壓輸出端旁的短接插針旋出，拔起，使之輸出直流高壓）和調壓器連接起來，將試驗變壓器的高壓輸出端接到電容的一端，電容的另一端接地；試驗變壓器的高壓輸出端接放電球間隙的上端，將球間隙側面從上到下的第1個接線柱接在被測電纜的故障線上，被測電纜的未被測試的其他線纜短接并接入大地；

3）將調壓器回零；

4）按下高壓啟動按鈕，高壓指示燈點亮

5）通過調壓器調節試驗變壓器輸出電壓，直到球隙開始放電；

6）將震動傳感器接到接收機的“探頭”端口上，然后戴上耳機，并將耳機插入耳機孔內，然后打開電源開關；

7）按下接收機上的“音頻”鍵，調節增益旋鈕至適當處；

8）然后背上接收機，頭戴耳機，手提震動傳感器，順著電纜路徑方向進行探測；

9）當聽到放電聲時則找到了故障點位置，然后挖開泥土修復故障。
