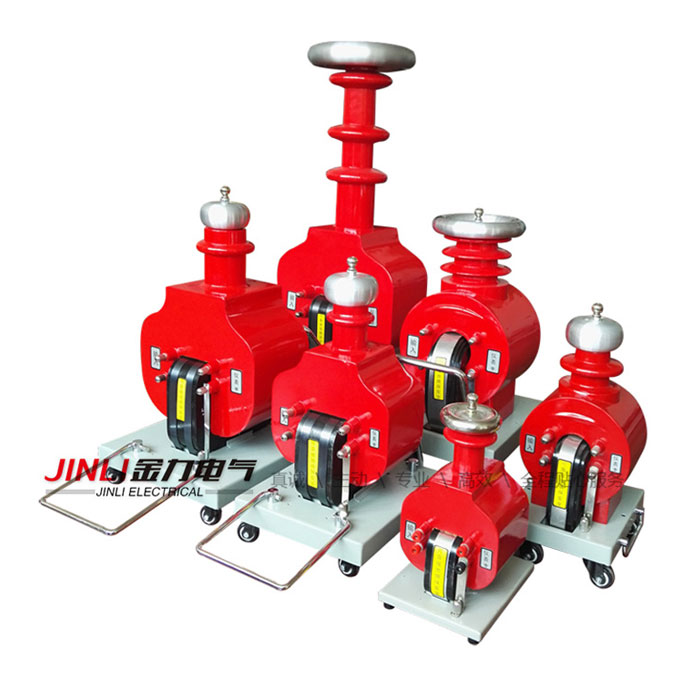

干式試驗變壓器規范操作測試步驟

干式試驗變壓器在高壓測試試驗中作用明顯，是廣大測試人員運用較為頻繁的儀器設備之一，下面我們來簡單了解一下干式試驗變壓器的規范測試步驟，幫助大家提高試驗測試效率。

一、干式試驗變壓器的單臺使用

1、試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，否則將危及人身與設備的AQ。

2、操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。

3、按接線圖接線。

4、準備工作和AQ措施就緒，空試一次設備。

5、接上被試品。

6、合上電源，控制箱(臺)電源指示燈亮。

7、按下合閘按鈕，合閘指示燈亮。

8、順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。

9、持續規定耐壓時間并注視電流表及被試品。

10、耐壓時間到，注視kV表并迅速將調壓器回零。

11、用放電棒經電阻放電，然后直接接地放電。

12、高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。

二、干式試驗變壓器的多臺串激

1、概述

多臺干式試驗變壓器串激組合成系列試驗裝置，由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。

2、工作原理

串激系列高電壓試驗裝置，除zui高電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。

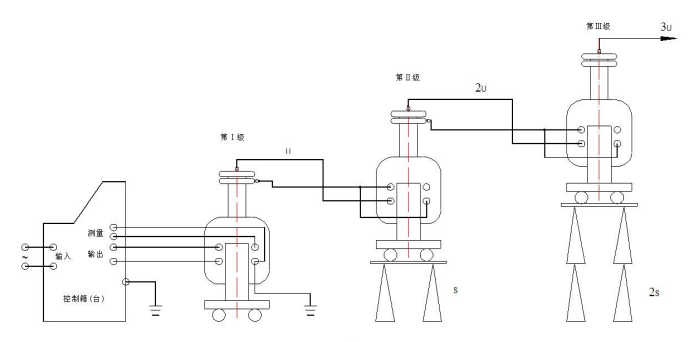

由控制箱(臺)供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。

3、組裝接線

4、串級組合方式

4.1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺zui高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。

4.2當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。

注：無論兩級串、三級串，輸出電流嚴禁超出zui后一級額定電流。

三、特別說明

本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。

試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠AQ距離。

在串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
