電力系統應用和特性中的變頻串聯諧振測試儀

　　串聯諧振在電力系統中的優點：

　　1、所需電源容量大大降低。串聯諧振電源利用諧振電抗器與被試品電容器的諧振，產生高壓大電流。在整個系統中，電源只需提供系統中耗電的部分即可。因此，測試所需的功率僅為測試容量的 1/Q。

　　2、設備的重量和體積大大減小。在串聯諧振電源中，不僅省去了笨重的大功率調壓裝置和普通的大功率工頻測試變壓器，而且諧振勵磁電源只需測試1/Q的容量。系統重量和體積大大減小，一般為普通測試裝置的1/3-1/5。

　　3、改善輸出電壓的波形。諧振電源為諧振濾波電路，可以改善輸出電壓的波形失真，獲得良好的正弦波形，有效防止樣品的諧波擊穿被意外擊穿。

　　4、防止大短路電流燒毀故障點。在串聯諧振狀態下，當試樣絕緣薄弱點被擊穿時，電路立即失諧，回路電流迅速下降到正常試驗電流的1/Q。并聯諧振或試驗 當變壓器法用于耐壓試驗時，擊穿電流立即上升幾十倍。兩者相比，短路電流與擊穿電流相差數百倍。因此，串聯諧振可以有效地找到絕緣薄弱點，而不會出現大的短路。當前燒毀故障點的擔憂。

　　5、不會有恢復過電壓。當樣品擊穿時，由于失去諧振條件，高壓立即消失，電弧立即熄滅，長時間恢復電壓重新建立。很容易再次達到閃光電壓。在斷電之前，這個電壓的恢復過程是一個能量積累的間歇性振蕩過程，這個過程較長，不會出現恢復過電壓。

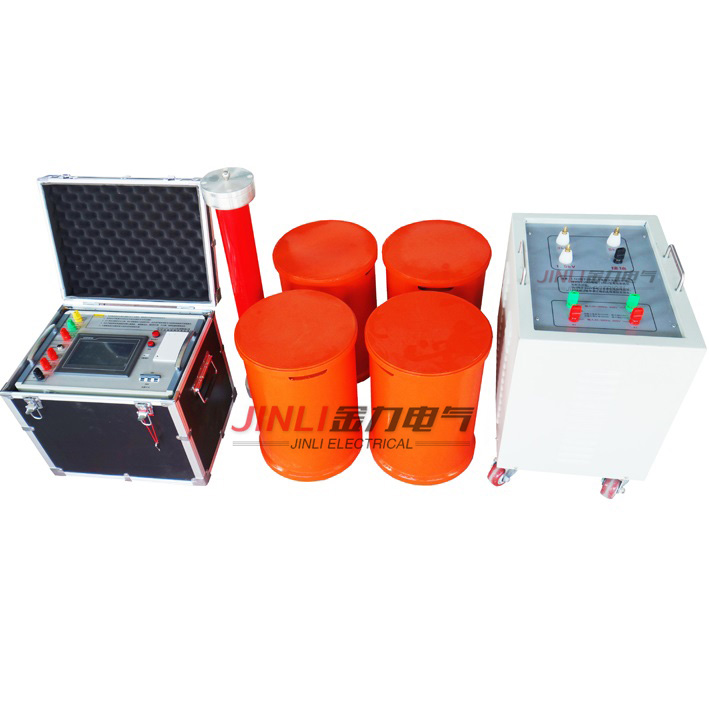

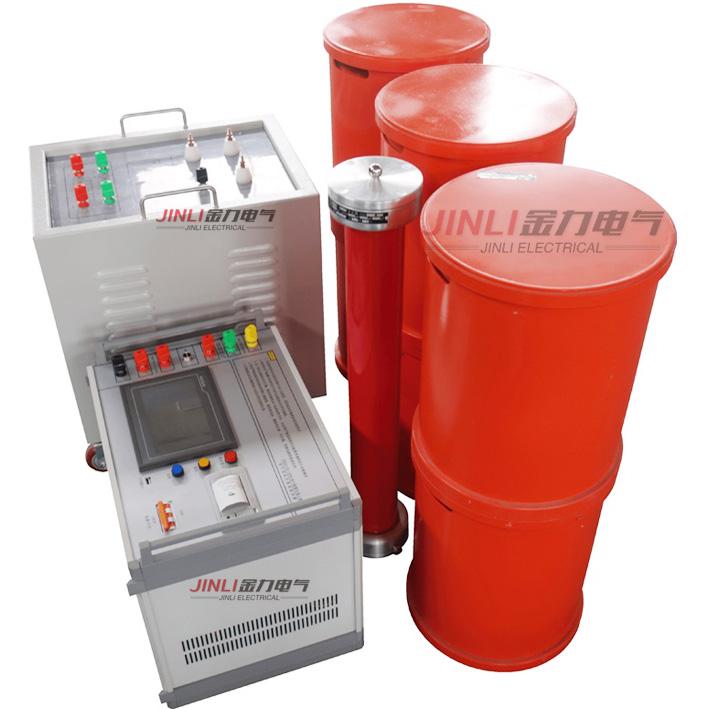

　　變頻串聯諧振試驗裝置的主要功能及其技術特點：

　　1、設備具有過壓、過流、零啟動、系統失諧（閃爍）等保護功能，可根據用戶需要設置過壓、過流保護值。當樣品閃動時，可記錄閃動保護動作。用于測試分析的閃光電壓值。

　　2、設備具有輸出電壓波形顯示和波形分析功能。

　　3、整機重量很輕，zui大不超過60Kg，方便現場使用。

　　4、設備具有四種工作模式，方便用戶根據現場情況靈活選擇，提高測試速度。工作模式：全自動模式、手動模式、自動調諧手動升壓模式、手動調諧自動升壓模式。

　　5、可以存儲和打印數據，存儲的數據編號可以是英文字母，也可以是數字或兩者兼有，方便用戶識別。

　　6、可以測試測試能力。

　　7、具有不接地提醒功能。

　　8、設備自動掃頻時，頻率起點可在規定范圍內任意設定，掃頻方向可上下選擇。

　　9、幫助菜單可在當地法規和測試接線圖中找到。

　　10、采用DSP平臺技術，可根據用戶需要輕松增減和升級，也使人機交互界面更加人性化。

　　11、ZY數字波形發生器穩定時不占用CPU資源，使系統更加穩定。

　　12、采用調頻技術，不僅可以通過調制方式在50Hz±1Hz的條件下產生共振，還可以通過調頻的方式準確找到50Hz±1Hz條件下的共振點，使系統保持zui高Q值價值。并嚴格保證工頻試驗要求，保證發電機等昂貴設備試驗的真實性。
