電纜耐壓變頻串聯諧振試驗找諧振點的正確方法

　　電纜串聯諧振試驗指利用串聯諧振試驗裝置對電纜進行交流耐壓試驗，除此之外，該裝置還能夠?qū)崿F(xiàn)對變壓器、GIS、大容量以外的電氣設備等進行絕緣性試驗。

　　但是在做這一類試驗時,往往會遇到各式各樣的問題,比如說接線方法、找不到諧振點、閃絡故障等等，我們所使用的重聯諧振試驗裝置設計時是按照技術參數定制生產,所以不是全兼容,為此我們針對小型電氣設備專門介紹一下盅聯諧振找不到諧振點的主要原因和解決思路。

　　如果我們要想解決串聯諧振找不到諧振點的辦法，首先,我們要理解盅聯諧振的思想,方法:才可以變換，“串聯”是測試時接線的方法,也是用于對電壓、電感量的大小調節,諧振是由電感L和電容C組成的在一個或若干個頻率.上發生諧振現象,也就是說串聯諧振要想產生“諧振電壓”是通過調節頻率,使容抗和感抗發生諧振條件,如果不明白,可以先看看什么是聯諧振,什么是并聯諧振。

　　小容量串聯諧振找不到諧振點的主要原因是電容太小電抗太大,導致諧振條件超出諧振頻率弓|起的諧振點找不到,可以通過以下兩個方法解決：在串聯諧振試驗裝置的回路中并聯補償電容,調整電抗器的串聯、并聯方式，減少或者增加電感量。

電纜耐壓變頻串聯諧振試驗找諧振點的正確方法

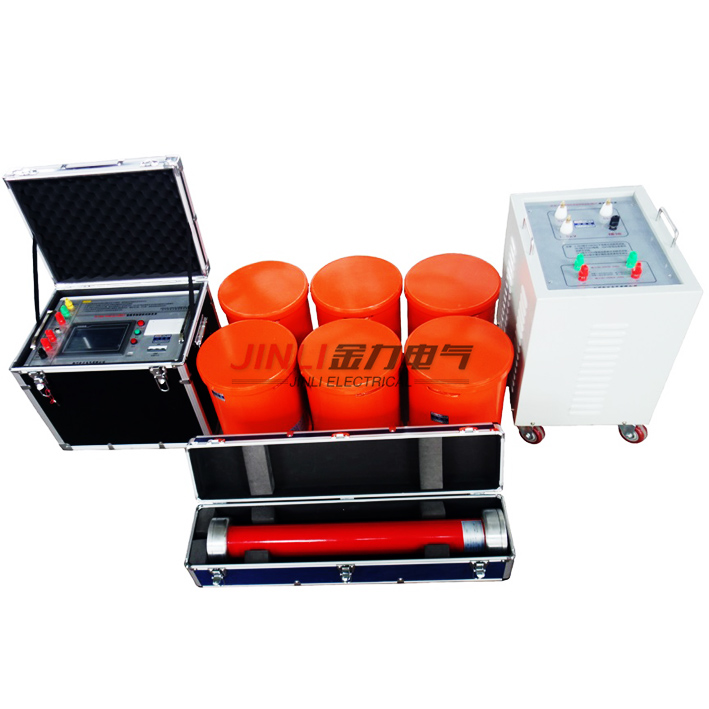

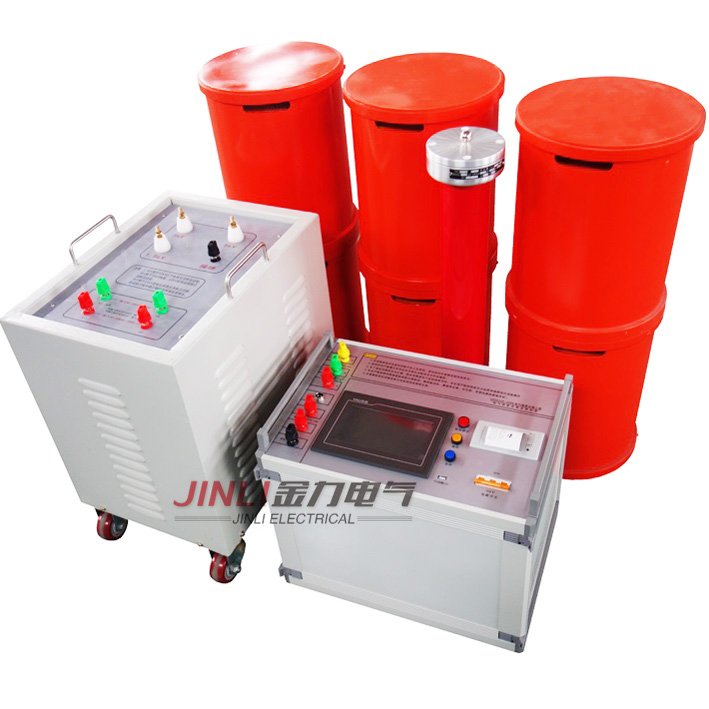

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
