變頻串聯諧振電路簡單技術介紹

　　當電容器和電感器（線圈）并聯或串聯時，會形成串聯諧振電路或并聯諧振電路。這兩個電路元件將阻止或通過潛水員混音中的單個特定頻率。由于這個原因，諧振電路使無線電和電視的發送和接收成為可能，并執行許多其他有用的任務。

　　電容器和線圈具有共同的特性，即它們都能夠存儲電能。當將電壓施加到電容器C的極板上時，會在分隔兩個極板的薄介電層中建立靜電荷。如果負載連接到電容器的引線，則電容器通過電路的時間常數決定的速率通過負載放電，該時間常數取決于電阻和電容。

　　電感器L也能夠存儲電能，然后通過負載將其耗散。機制不同。當電壓施加到線圈（或任何導體，總是具有一定程度的電感）時，在周圍空間中會形成磁場。建立磁場的動作需要能量，該能量存儲在磁場中，而不是像電阻性負載那樣以熱的形式耗散。如果電感器現在連接到負載，則磁場會崩潰，其能量會釋放到電路中。

　　在并聯諧振電路中，阻抗在諧振頻率處zui大，因此此時電流zui小。在串聯諧振（也叫串聯變頻諧振）電路中，在諧振頻率下阻抗zui小，因此此時電流zui大。這些LC電路中的任何一個都可以置于并聯或串聯配置中，以產生帶通或帶阻。

　　因此，諧振電路可以用于傳遞或調出任何期望的信號。如果查看諧振電路輸出的圖形，將會看到振幅（Y軸）相對于頻率（X軸）的峰值或谷值。這是傅立葉變換學生眾所周知的頻域。該曲線的清晰度與電路的Q（質量）相對應，但請記住，曲線的外觀也將取決于圖形的縮放比例。

　　為了使諧振電路工作，也就是說，使其處于諧振狀態，電感電抗和電容電抗必須相等。只要它們相同，它們可以具有任何實用價值。隨著頻率增加，電容電抗變低，電感電抗變高。由于這個原因，這些值在一個特定頻率下將相等，這就是諧振頻率。

　　在將能量脈沖注入到諧振電路中之后，該能量以靜電荷的形式交替存儲在電容器中，并以電感器周圍的磁場存儲。連接到電容器極板的示波器將顯示正弦波。理想情況下，諧振電路會無限期地響起，但在現實世界中，少量的電阻會導致輸出逐漸減小到零。在示波器顯示器中看到的波形稱為阻尼波。這種情況通常在自然界和電子電路中都會出現。

　　如果將電能連續地饋入電路，則存在稱為振蕩的情況。振蕩器是幾乎所有現代廣播和電視設備中所用超外差的基本組成部分。

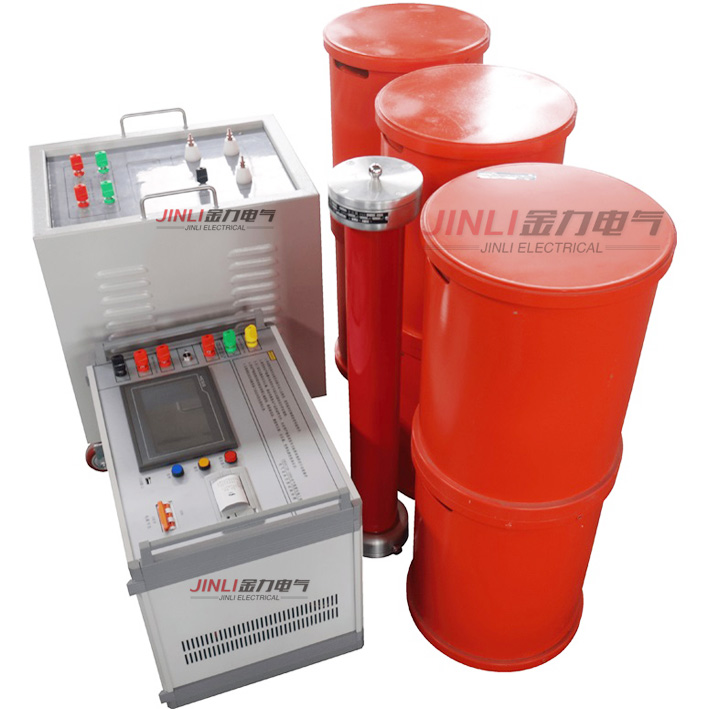

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
