產品簡介：

近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的AQ、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。

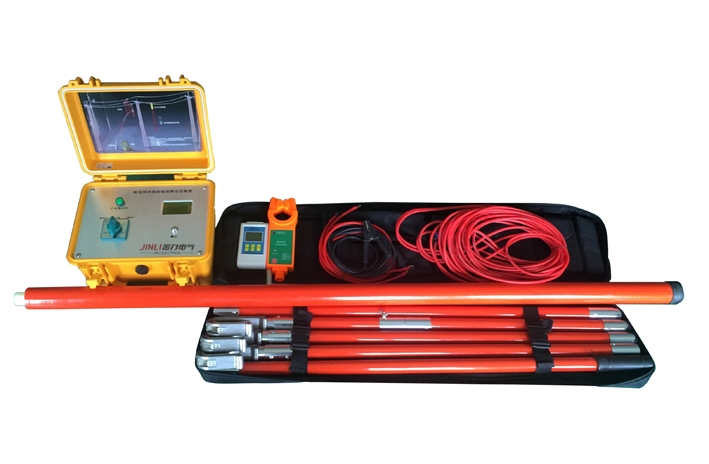

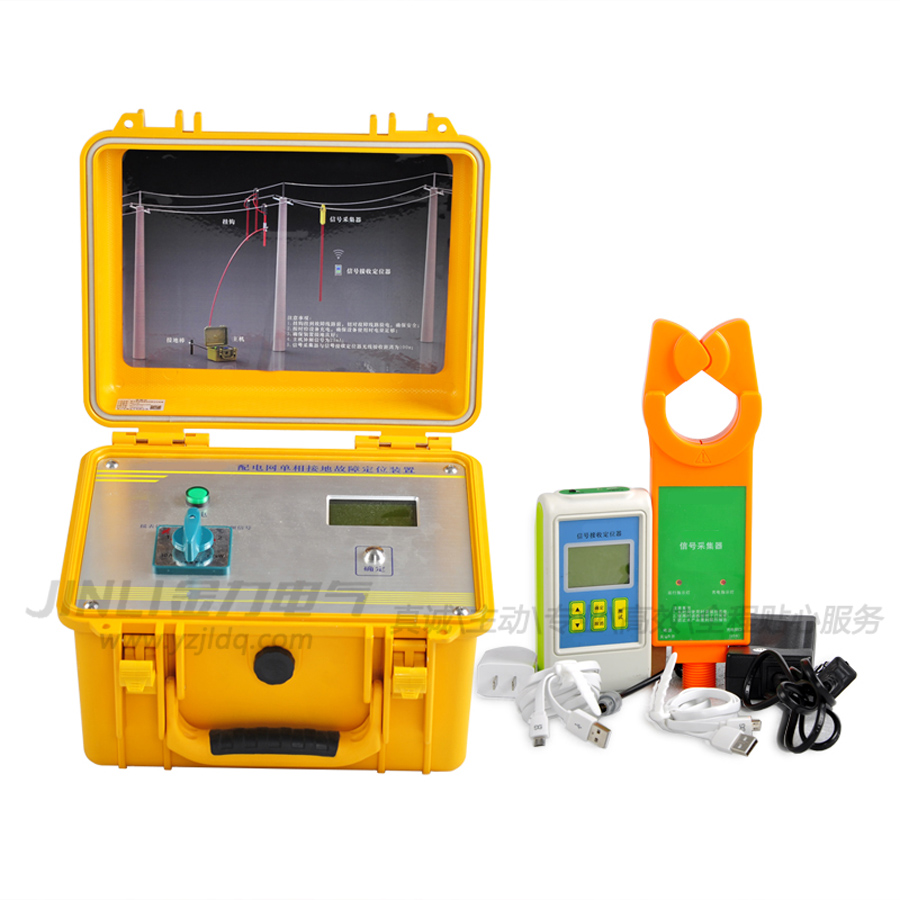

JL7004配電線路單相接地故障點巡查裝置用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。

本公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了本產品，在10kV（35kV）的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。

使用JL7004配電線路單相接地故障點巡查裝置就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

產品特性：

◆ 通過絕緣桿操作，內部有熔斷保護裝置，操作AQ可靠

◆ 裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.

◆ 內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用

◆ 信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度

◆ 電流采集接收無線天線內置，確保鉗表絕對絕緣可靠

◆ 背光顯示可以設置，方便夜間使用

◆ 體積小、重量輕、操作簡單、攜帶方便

產品參數：

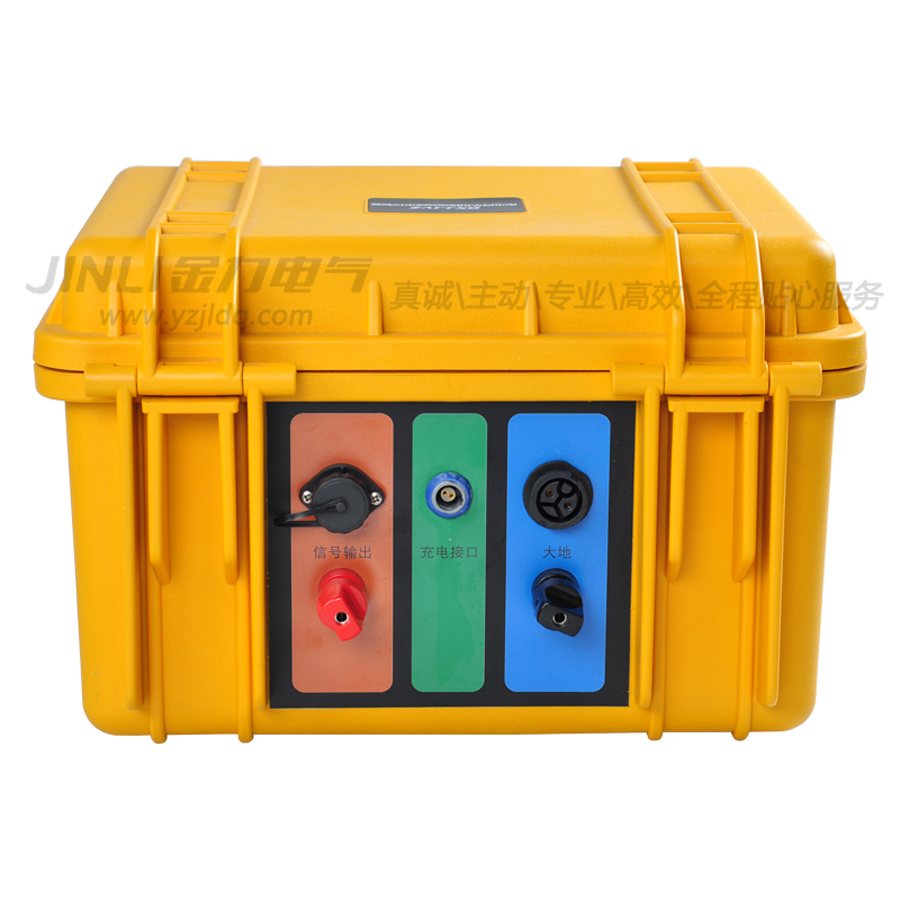

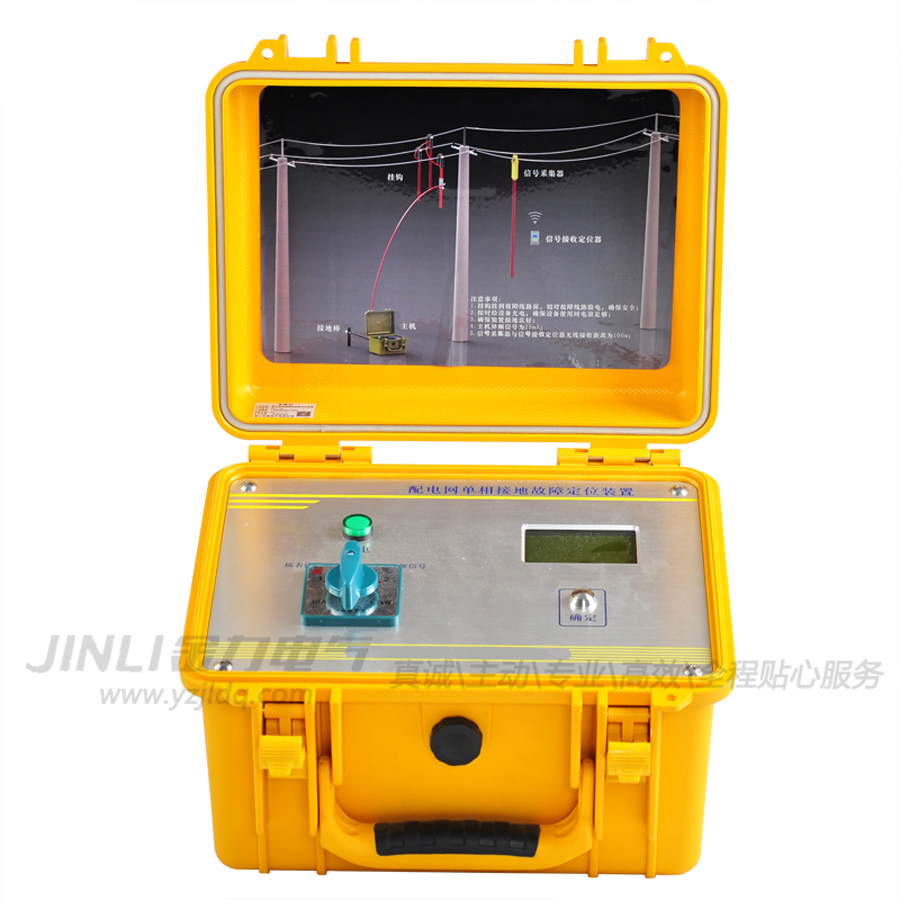

◆ 信號發生裝置

異頻電流輸出范圍：0-40mA

搖表測量范圍：0-30MΩ

輸出精度：±1mA

輸出功率：50W

測量范圍：0-200kΩ

檢測線路長度：大于100km

顯示方式：中文液晶，背光功能

LCD尺寸： 90mm*73mm

電      源：鋰電池24V/12Ah

工作時間：大于6h

工作溫度：-10℃～+50℃

裝置尺寸：327mm*282mm*218mm

裝置重量： 8kg

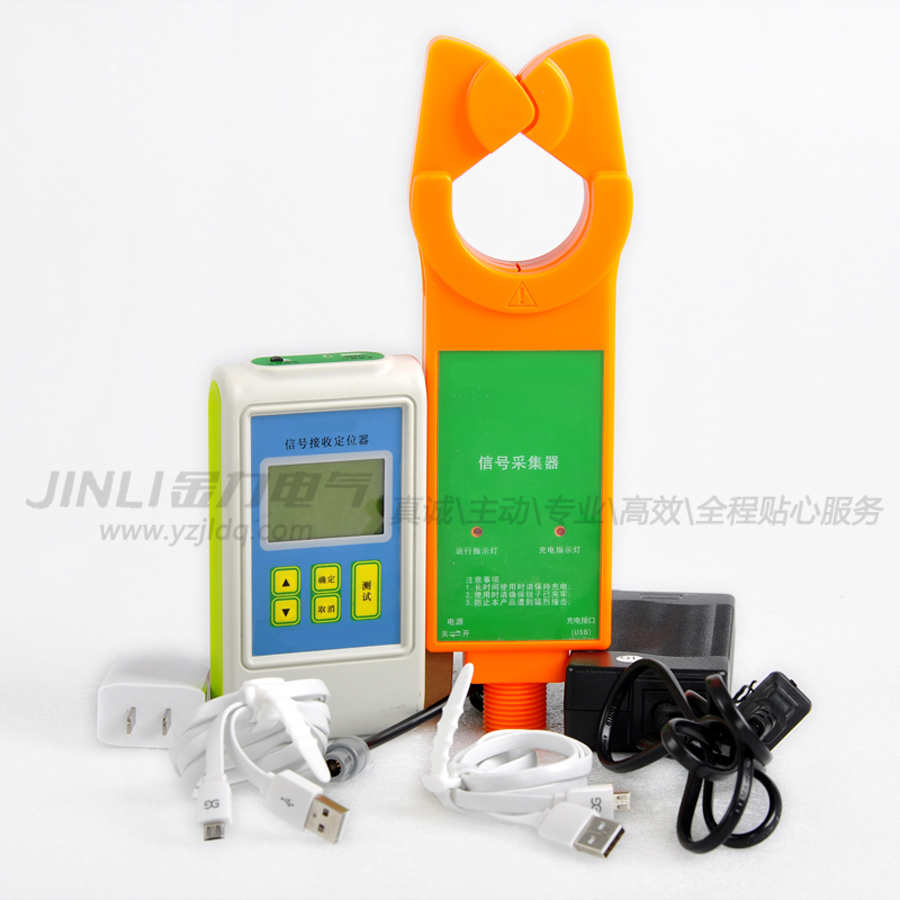

◆ 信號采集器

檢測方式：鉗形CT,積分方式

傳輸方式：433MHz無線傳送

傳輸距離：大于40m

鉗口尺寸：Φ48mm

測量范圍：0.1mA-100.0mA(異頻電流)

測試精度：±1%±2mA

工作時間：大于10h

裝置尺寸：255mm*76mm*31mm

電       源：內置大容量鋰電池，5V充電 mircoUSB接口

裝置重量： 340g

◆ 信號接收定位器

顯示方式：中文液晶，背光功能

工作時間：大于10h

LCD尺寸：54mm*50mm

裝置尺寸：204mm*100mm*35mm

電       源：內置大容量鋰電池，5V充電 mircoUSB接口

裝置重量： 300g
