產品簡介：

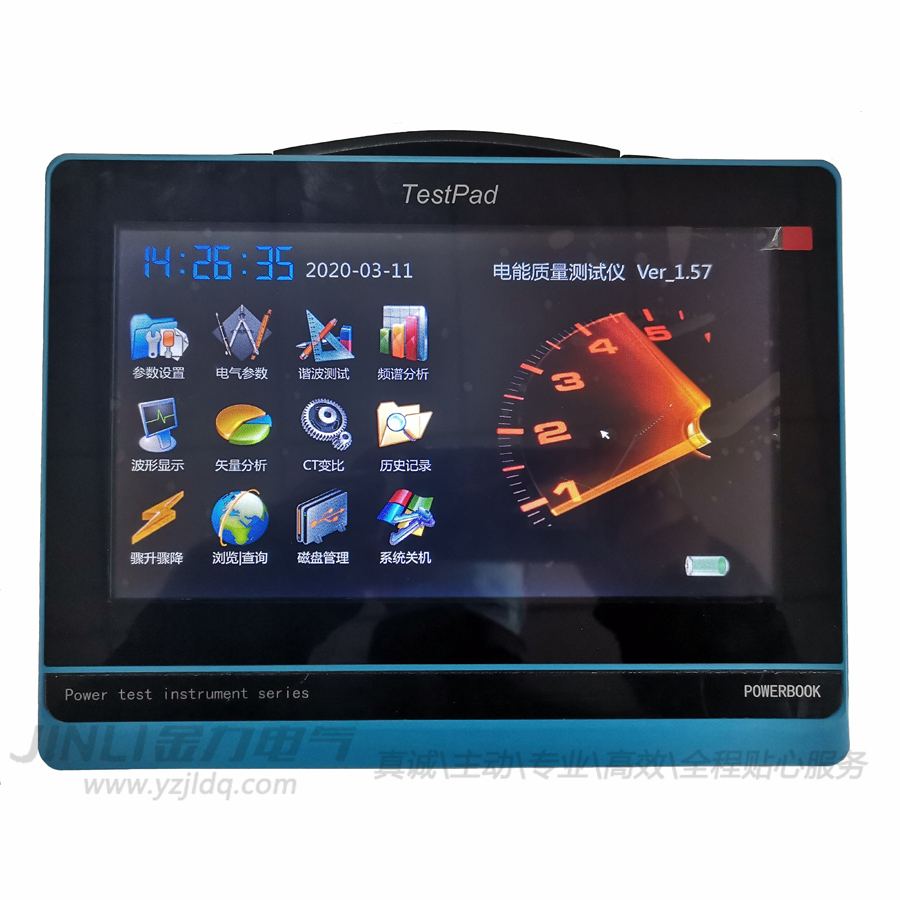

我公司設計研發的JL1214平板式電能質量分析儀是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供準確的電力故障診斷分析。
JL1214平板式電能質量分析儀、配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度很高，同時現場接線簡便。采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。
產品特性：
◆ 多通道測量：4個電壓通道、4個電流通道同時測量。
◆ 電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；
◆ 可測量2-64次的電壓諧波和電流諧波含量；
◆ 可測量總諧波畸變率；
◆ 可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；
◆ 可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；
◆ 可測量正序電流、負序電流、零序電流、電流不平衡度；
◆ 暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；
◆ 具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；
◆ 六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；
◆ 選配大鉗表可以進行低壓電流互感器的變比和角差測量；
◆ 諧波含量可以柱狀圖的形式顯示，視覺效果良好；
◆ 內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；
◆ 10寸大屏幕彩色液晶屏顯示器1280×800；
◆ JL1214平板式電能質量分析儀、電容屏觸摸操作，簡便易學；
◆ 支持鼠標操作，適應不同習慣的操作人員；
◆ 諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；
◆ 諧波含有率國標查詢功能，可對國標允許值進行查詢；
◆ 具有42.5Hz-69Hz的頻率測量范圍，能夠?qū)?0、60電力系統進行測量。
◆ 數據可以存儲U盤，以便歷史查詢。
◆ 可配備數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；
◆ 分析軟件可按照國標要求生成專業的電能質量分析報表；
◆ JL1214平板式電能質量分析儀、尺寸小、重量輕、攜帶方便；
◆ 內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
產品參數：

產品配置：
◆ 電能質量分析儀主機                        1臺
◆ 外包裝箱                               鋁合金 1個
◆ 電壓測試線                           5芯護套線 1套
◆ 鉗形電流互感器                   口徑8mm 4把
◆ 鉗形電流互感器                   口徑50mm        4把（選配）
◆ 鉗形電流互感器                   口徑125×50mm 4把（選配）
◆ 充電器                                   CD05L03 1個
◆ 鱷魚夾                                   開口10mm 10個
