產品簡介：
JL1006-270KVA/270KV變頻串聯諧振耐壓試驗裝置主要針10kV、35kV電纜，發電機以及110kV及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

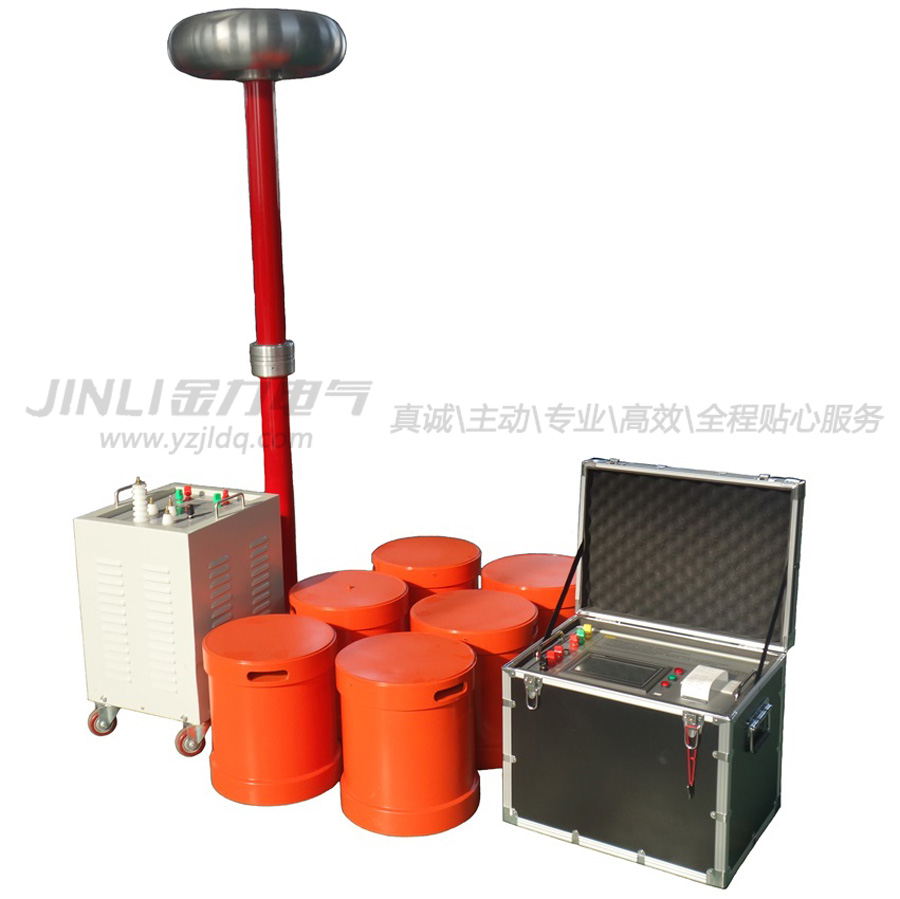

JL1006-270KVA/270KV變頻串聯諧振耐壓試驗裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。
產品特性：
◆ JL1006-270KVA/270KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡電壓值，以供試驗分析。
◆ 整個裝置單件重量很輕，不超過45kg，便于現場使用。
◆ 變頻串聯諧振試驗裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、
◆ 能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
◆ 變頻串聯諧振試驗裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
◆ 采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
產品參數：
◆ 變頻電源一臺：
額定功率：15kVA；
輸入電壓：?jiǎn)蜗?20V或380V±10%  45～65Hz
輸出電壓：0～400V可調
輸出電壓頻率：30～300Hz  0.1Hz步進可調  頻率不穩定度≤0.02%  輸出電流：0～37.5A
◆ 高壓電抗器（共6臺）：45kV/1A
額定工作電壓：45kV
額定工作電流：1A
額定電感量：100H
連續工作時間：60min
溫    升：小于60度
工作頻率：30~300Hz
◆ 激勵變1臺：
額定容量：15kVA
輸入電壓：200V/400V
輸出電壓：1.5/3/5/15kV,1.5kV用于10kV電纜,10kV變電站耐壓試驗;3kV用于35kV電纜耐壓試驗;15kV用于110kV變電站系統耐壓試驗。
◆ 電容分壓器一臺：270kV純電容式：
自身電容量：500pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:135kV/1000pF，270kV/500pF
◆ 測試線及附件壹套：
1) 內部連接線             1套
2) 電抗器絕緣底座         2只
3) 均壓球                 2只
4) 分壓器支架             1套
5) 使用說明書             1份
6) 試驗報告               1份
