產品簡介：

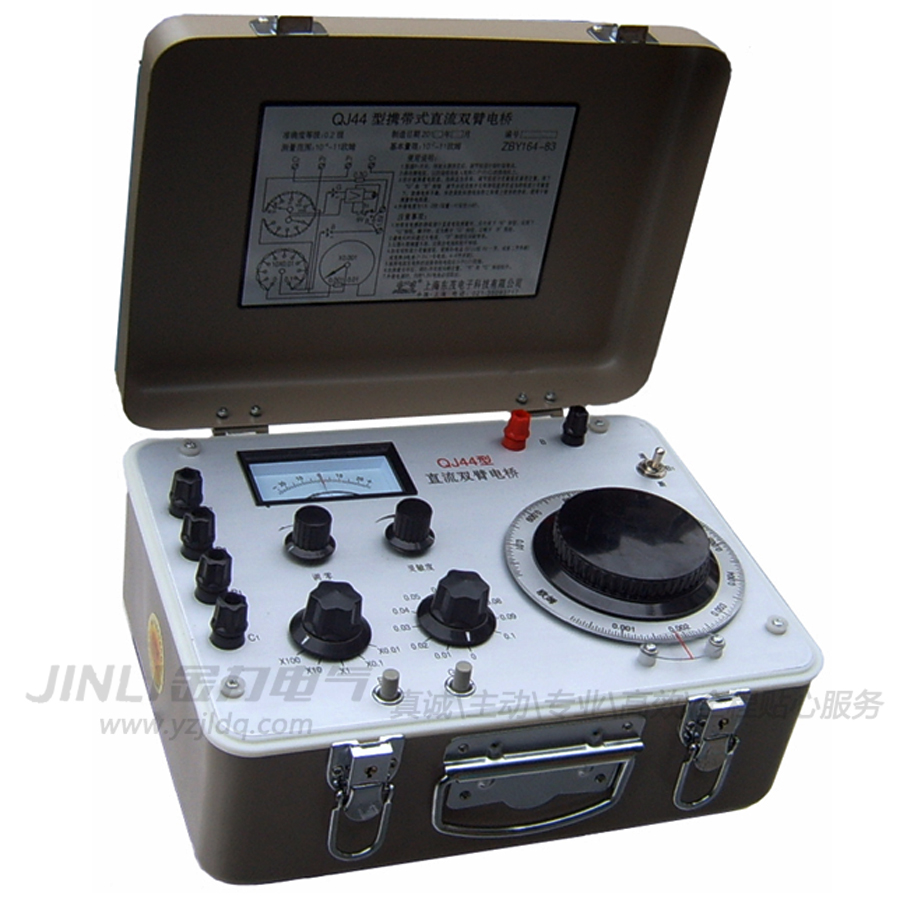

QJ44型直流雙臂電橋，符合GB/T3930-1983標準，是攜帶型測量0.0001-11Ω電阻的雙臂電橋。全量程由五個量限和步進讀數盤及滑線讀數盤組成；內附晶體檢流計和內附工作電源，故不需任何其它附件即可投入測量工作。適合工礦企業實驗室、車間現場或野外工地，對直流低值電阻作準確測量。體積小，測量迅速，使用方便，為配合外接高靈敏度指零儀表及大容量電源需要，電橋有外接指零儀插座及外接電源接線端鈕。開關、接線柱及指零表頭等儀器的部件均安裝在一塊金屬板上，表頭讀數清晰，并有靈敏度調節，抗振強度高，整個儀器裝入帶蓋的金屬箱內，攜帶方便。
產品特性：
QJ44型直流雙臂電橋的主要用途，用來測量（0.0001-11）Ω的直流電阻，金屬導體的電阻率、導線電阻、直流分流器電阻、開關、電器的接觸電阻及各類型電機、變壓器的繞線電阻和升溫試驗等。
產品參數：
1.總有效量程：（0.001-11）Ω，分五個量程
2.電橋的參考溫度為（20±1.5）℃，參考相對濕度為40%-60%。
3.電橋的標稱使用溫度為（20±1.5）℃，標稱使用相對濕度為25%-80%。
4.在參考溫度和參考相對濕度的條件下，電橋各量限的允許誤差極限為。
Elim=±C%（RN/10+X）?????????????（1）
式中：Elim-允許誤差極限，Ω；
X-標度盤示值，Ω。
5.電橋各量限，有效量程，等級指數和基準值于表1所示。
表1
量程因素 有效量程（Ω） 等級指數（C） 基準值RN（Ω）
×100 1-11 0.2 10
×10 0.1-1.1 0.2 1
×1 0.01-0.11 0.2 0.1
×0.1 0.001-0.011 0.5 0.01
×0.01 0.0001-0.0011 1 0.001
6.相對濕度在參考條件下，溫度超過參考溫度范圍，但在標稱使用范圍之內，由于溫度變化引起的附加差不應超過相應一個等級指數值。
7.溫度在參考條件下，濕度超過參考相對濕度范圍，但在標稱使用相對濕度范圍之內，由于濕度變化引起的附加誤差不應超過相應一個等級指數值的20%。
8.電橋的工作電源為1.5V（內附電源1.5V一號[R20]電池6節并聯），晶體管指放大儀器工作電源為6F22、9V（3節并聯）。
9.內附晶體管指零儀，靈敏度可以調節。在測量（0.01-11）Ω范圍內，在規定的電壓下，當被測量電阻變化允許在一個極限誤差時，指零儀的偏轉大于等于一個分格，就能滿足測量準確度的要求。靈敏度不要過高，否則不易平衡，測量電阻時間不易過長。
10.儀器重量：約4.5kg
11.外形尺寸：308mm×260mm×160mm
