產品簡介：

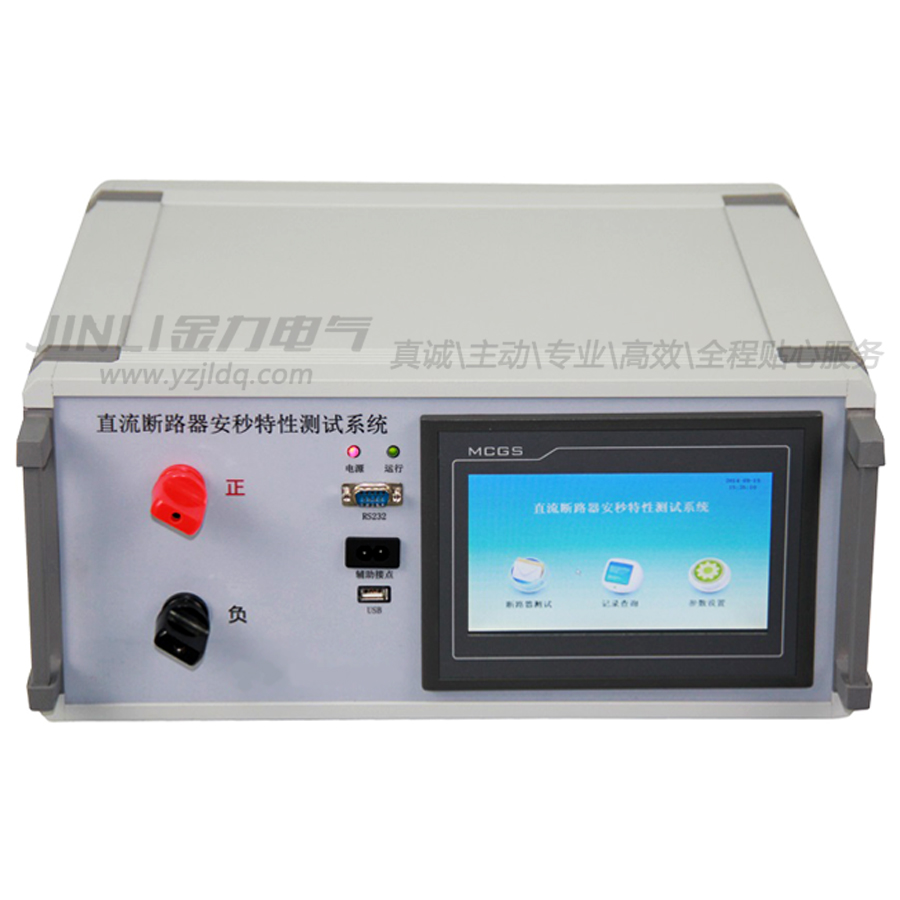

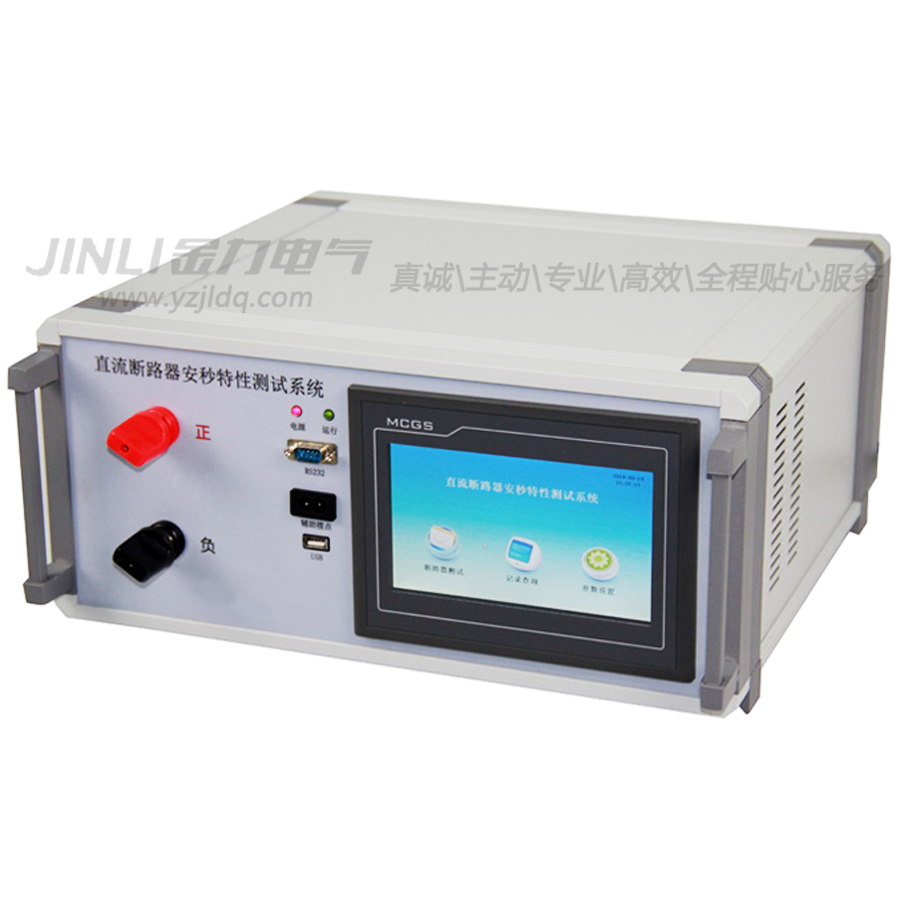

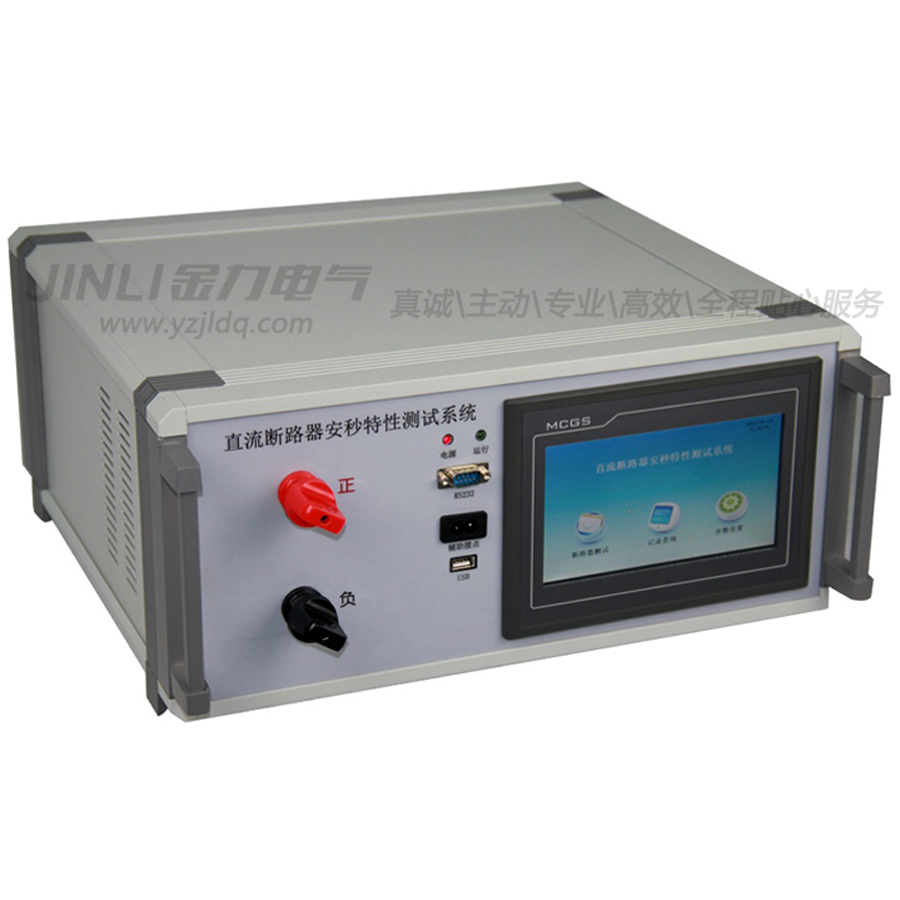

JL4009直流斷路器安秒特性測試系統是專為變電站試驗、檢修、維護等工作而設計。利用自動控制、直流大電流發生技術、高速采樣技術，實現了電力直流電源系統的微型或塑殼直流斷路器的過載保護動作時間、短路保護動作時間、定時限可返回時間和上下級斷路器之間的級差配合進行測量與驗證。系統具有準確、AQ、可靠、美觀等特點。
JL4009直流斷路器安秒特性測試系統試驗過程嚴格執行GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004標準。從而提高變電站直流系統的jiankang水平，避免直流配電網絡拒動、誤動、越級而引發的大面積停電事故。
產品特性：
國內首臺完全符合Q/GDW1901.4-2013標準《電力直流電源系統用測試設備通用技術條件—直流斷路器動作特性系統》所有指標。
◆ 基于數字式快速處理技術，實現按GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004中相關要求，進行單個直流斷路器動作時間測試和判斷，現場安裝完成的直流回路進行兩級及以上級差配合驗證的能力和功能
◆ 試驗過程中能隨時查看被測直流直流斷路器動作（時間-電流）特性曲線圖，按GB14048.2-2008中4.7.4關于時間-電流特性曲線的要求進行描繪。
◆ 直流輸出電壓為220（110）V時，zui大輸出直流電流不小于1500A且保持時間不小于1S。
◆ 時間常數在2ms～5ms范圍內調整，采用2ms、2.5ms、3ms三個固定檔位調節。
◆ 具備完善的輸入缺相、過熱保護、測試回路開路保護、限流和限時保護迪翁功能，能人為中斷、暫停與恢復動作特性 和級差配合驗證，按設置時間切斷在試驗中的試驗電流，能按測試需求調整試驗電流值。
◆ 本產品配置管理系統，能對測試數據和動作波形進行儲存、分析和管理，能自動生成測試報告，被測數據也能方便轉成Excel格式，達到數據共享并方便的形成 需要的報告格式。
◆ 提供USB接口、RS232或RS485的標準接口，方便測量數據讀取與分析。
◆ 采用觸摸屏，中文操作界面，具備友好的人機對話功能，每步操作均有提示及確認。
◆ 體積小、重量輕。
◆ 通過密碼設置實現權限管理。
◆ 集數據管理、仿真為一體的測試系統。
技術參數：
◆ 電源輸入：380V±20%，頻率50Hz
◆ 測試電流范圍：0-500A；0-1000A （可定做2000A）
◆ 測試電流紋波系數：小于1%
◆ 輸出電流穩定性：≤±1%
◆ 時間記錄范圍：0.1ms-1000s
◆ zui小時間分辨率：0.1ms
◆ 外型尺寸：230mm（寬）×450mm（高）×500mm（深）
包括鋁合箱、附件290mm（寬）×530mm（高）×550mm（深）
◆ 重量：12.5kg 附件 10kg
◆ 包裝：鋁合金儀表箱
◆ 不需要任何防護措施,可以直接測試
