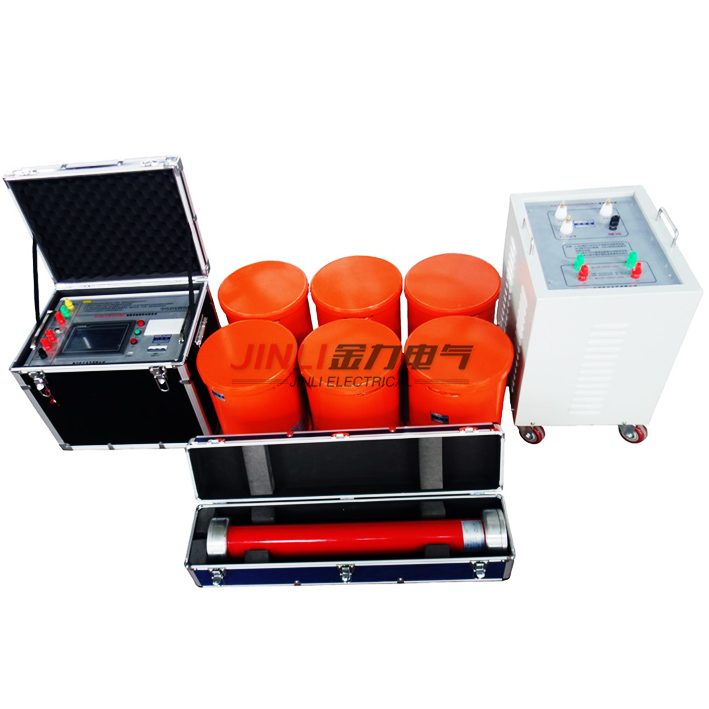

120KVA/30KV變頻串聯諧振耐壓試驗成套裝置技術書
瀏覽次數：1212 2022-06-02
120KVA/30KV變頻串聯諧振耐壓試驗裝置成套技術書一、設備制造遵循的國家標準和行業標準GB2900《電工術語》GB10229-88《電抗器》GB/T16927.1-2-1997高電壓試驗技術ZBK41006-89試驗變壓器GB7328-87變壓器和電抗器的聲級測量IEC358(1990)耦合電容器和電容器分壓器IEC1000電磁兼容性AQ對電子測量儀器的要求電工電子產品基本環境試驗規范半導體轉換器基本要求的規定半導體轉換器應用指南二。總體技術功能1.變頻串聯諧振試驗裝置，調節輸出頻率，激發串聯諧振。2.整套變頻串聯諧振耐壓裝置包括以下基本部件:變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。3.120/30變頻串聯諧振耐壓裝置系統功能滿足以下試驗要求:10KV電纜S=300mm2，長度2000米。35KV電纜，S=240mm2 400m下列環境條件不能影響正常測試:溫度范圍:-10 ~ 45℃海拔:≤2000米相對溫度:≤90%3.3系統的技術參數如下:a、輸出電壓波形:正弦波，波形失真率≤0.5%B.輸出分辨率:0.1赫茲輸出頻率范圍:30 ~ 300赫茲D.額定負荷下連續運行時間:30分鐘，各部件溫升≤35K。e、品質因數:30 ~ 300不穩定性:0.01%g、系統測量精度:1.0級h，輸入工作電源:380V，50HZ一、系統噪聲:≤60分貝3.4系數的作用:A.具有手動測試/自動調諧/自動測試三種模式，可隨意切換。B.大屏幕顯示，可顯示:輸出電壓(有效值)、輸出頻率等。C.具有設置測試電壓、時間、測試頻率范圍等測試參數的功能。D.具有過壓過流保護功能，可任意設定。E.具有放電保護功能，發生高壓閃絡時能自動降低電源，并能提示“電氣保護”及相關信息。f、具有斷電保護功能。g、具有過熱保護功能。h、具有零值保護功能，系統和變頻電源只能在零點啟動和退出。一、具有多種數據打印功能。j、具備系統故障自診斷功能。三。該設備的特點:1.主機具有完整的保護功能，如過流、過壓、閃絡、過熱、零值升壓、斷電保護等。出廠前已通過滿負荷試驗。2.勵磁變壓器箱為雙層鋁塑結構，美觀輕便。高壓側線圈為兩組線圈。3.反應器可以以任何組合串聯或并聯。四。具體技術性能參數20/30變頻串聯諧振成套裝置設備配置(供應)清單序列號、類型、編號、規格、規格、單位數量、重量1變頻電源10/0.38 10KVAAC220V輸入平臺一個32公斤2勵磁變壓器8千伏安/8千伏安輸入220伏輸出1000伏/2000伏平臺一個48公斤3高壓電抗器30KV/2A 30KV2A/60H 2 50kg4電容分壓器分裂TRF/0.00155千伏55千伏/100伏裝置1.6千克高壓補償電容器30KV/0.001 30KV/0.01套1.8kg5附件盒輸入/輸出線、橡膠軟線和分壓屏蔽電線和接地線套管1該儀器的描述；做35KV電纜試驗時，電抗器采用兩串法，試驗電壓為52KV，可以滿足240平方電纜約400m的試驗要求。做10KV電纜試驗時，根據不同的樣品，電抗器采用單個或多個并聯方式，試驗電壓30KV滿足22KV，兩個并聯的電流為4A。滿足2000米內300平方米電纜的測試要求。
