RLC串聯諧振電路Q值的測量介紹

　　對RLC串聯諧振特性的研究，特別是對品質因數Q的測量，是電磁學中一個重要的試驗。雖然Q值的測量有多種方法，但其測量精度受測量方法以及測量儀器儀表的影響較大。其交流電壓與交流電流值I（有效值）的關系為通過兩種方法對RLC串聯諧振電路的測量，結果都與理論值大致接近，說明兩種方法都是正確的。但兩種方法都各有優缺點，如下：

　　（1）頻帶寬帶法的結果與諧振定壓法符合得很好，與理論值相比較，頻帶寬度法所測得的值更接近理論值。

　?。?）通過諧振曲線的頻帶寬度直接可以知道電路的選頻性好壞。而電壓諧振法則要通過計算來確定Q值，從而知道電路的選頻性。

　?。?）頻帶寬度法利用諧振點比諧振定壓法具有明顯優勢。諧振電壓法與測得的數值有直接關系，對于儀器選用及讀數準確性的要求較高；而頻帶寬度法只對數據計算處理比較注重。

　?。?）頻帶寬度法的缺點是要作復雜的計算，然后繪畫出UR-f圖、I-f圖，利用諧振時的頻帶寬度求得Q值；諧振定壓法則直接計算得到。

　　（5）電壓諧振時，電容上的電壓與電感上的電壓相當，兩者電壓大小都等于電源的Q倍?？梢灾苯佑秒娙萆系碾妷号c輸出電壓的比值求得Q值，即電壓諧振法測得Q值。

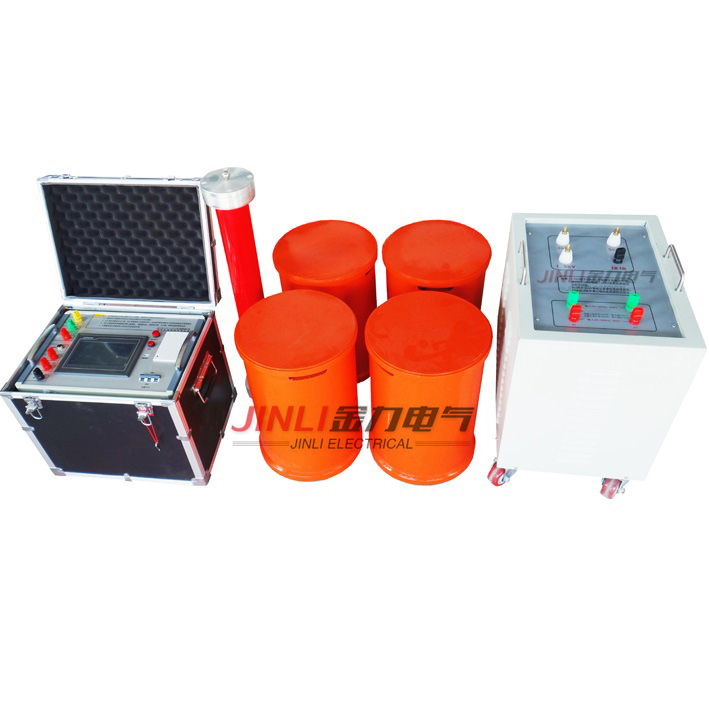

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強?？蛇x配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
