變頻串聯諧振試驗裝置電路知識你都了解嗎？

　　諧振是物理的簡諧振動，物體的加速度與偏離平衡位置的位移成比例，并且總是指向平衡位置的回復力，其動力學方程為f=-KX，諧振現象是電流增大，電壓降低，越接近諧振中心，表計功率表旋轉快，但短路和短路的區別不是零級量。

　　諧振電路

　　由電感L和電容C組成的電路可以在一個或多個頻率上諧振，稱為諧振電路，在電子和無線電工程中，經常需要從許多電信號中選擇我們需要的電信號，同時抑制或?yàn)V除我們不需要的電信號，所以我們需要一個選擇電路，即諧振電路；另一方面，在電力工程中，由于電路的諧振，可能會產生過電壓或過電流等危害，因此，無論從使用方面還是從限制其危害的角度來看，研究諧振電路具有重要意義。

　　無源（不含獨立電源）電感線圈電容線性定常電路在特定頻率的外部電源作用下表現出純電阻的現象，這個特定頻率是電路的諧振頻率，以諧振為主要工作狀態的電路稱為諧振電路，具有諧振電路的無線電設備，用于完成調諧、濾波和其它功能，電力系統需要防止共振，以避免過電流和過電壓。

　　電路中存在線性共振、非線性共振和參數共振，前者是線性時不變無源電路中的諧振，后者是串聯諧振電路中的典型，非線性諧振發生在具有非線性元件的電路中，非線性諧振可以發生在由一個核心線圈和一個串聯（或并聯）的線性電容組成的電路（通常稱為鐵磁諧振電路）中，在正弦激勵下，電路中出現了基波諧振、高階諧波諧振、次諧波諧振和電流（或電壓）的幅度和相位跳變，這些現象稱為鐵磁共振，參數共振發生在具有時變?cè)碾娐分校瑤菪载?fù)載的凸極同步發電機可能發生參數諧振。

　　通過電路理論，所謂的諧振是施加到理想（非寄生電阻）電感器或電容器串聯電路的正弦電壓，當正弦頻率為一定值時，電容電抗和電感電抗相等，電路阻抗為零，電路電流達到無窮大；當電感和電容并聯電路中加入正弦電壓時，當正弦電壓頻率為一定值時，電路的總導納（導納是阻抗的倒數）為零，電感和電容分量上的電壓為無窮大，前者稱為串聯諧振，后者稱為并聯諧振。

　　用公式表示

　　Z=R+J（xlxc）

　　其中Z是阻抗，R是電阻，xlxc=x是電感電抗+電容電抗=電抗，從公式的中間可以清楚地看出，當電感X1等于電容XC時，只有真正的分量R（即，純電阻）被包含在Z的中間，這是共振。

變頻串聯諧振試驗裝置電路知識你都了解嗎？

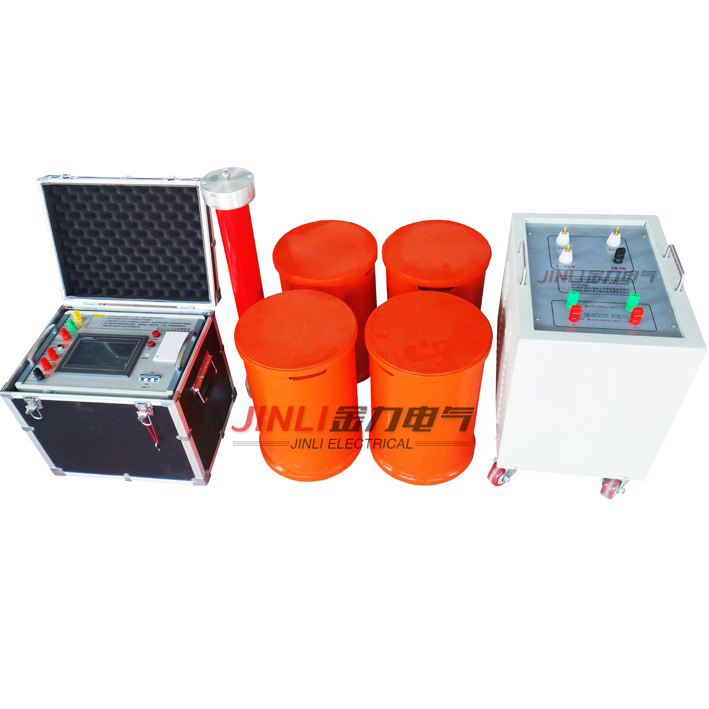

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到 大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆ 大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
