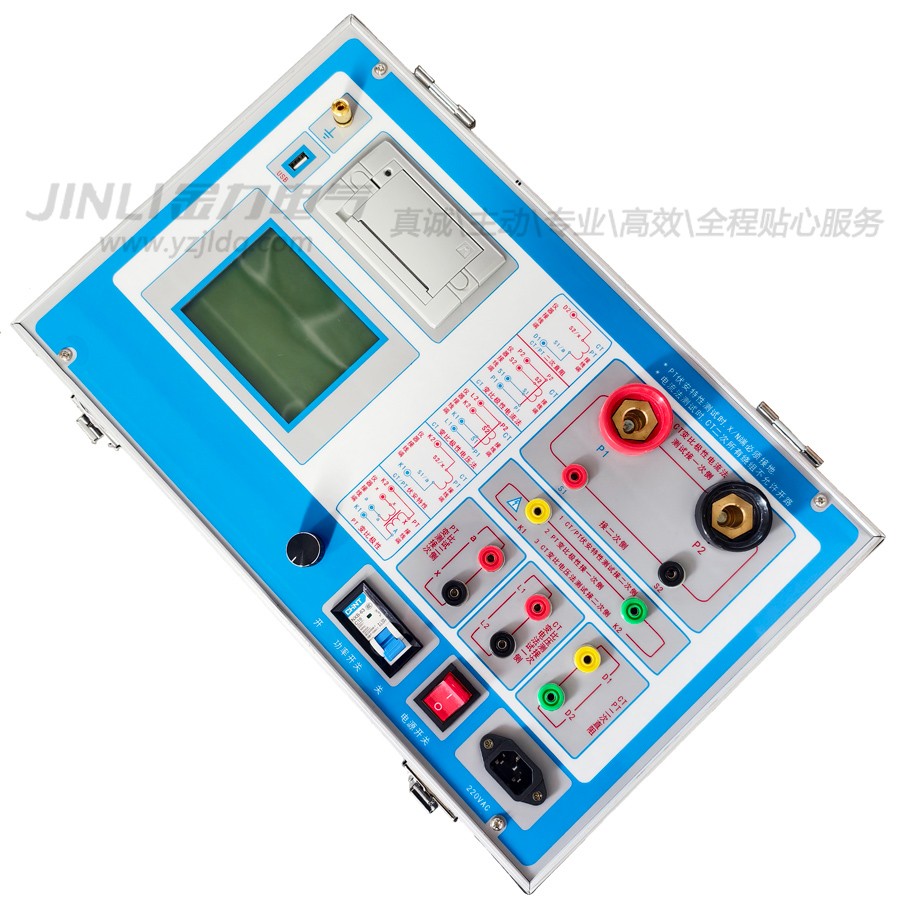

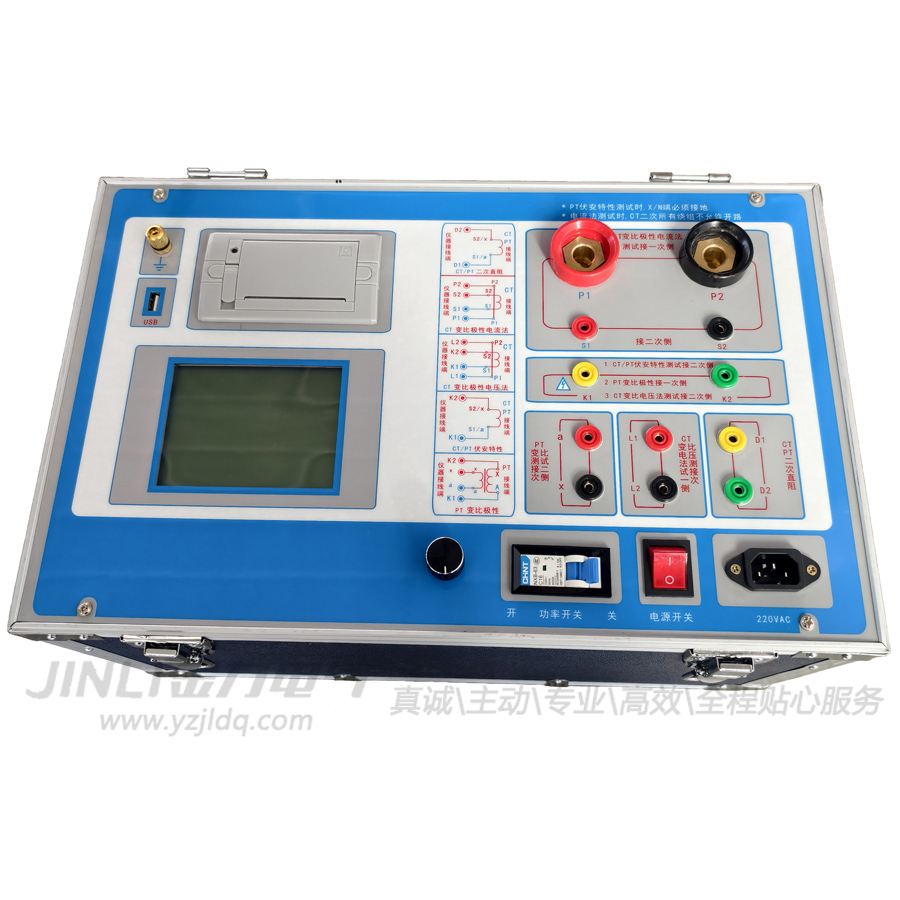

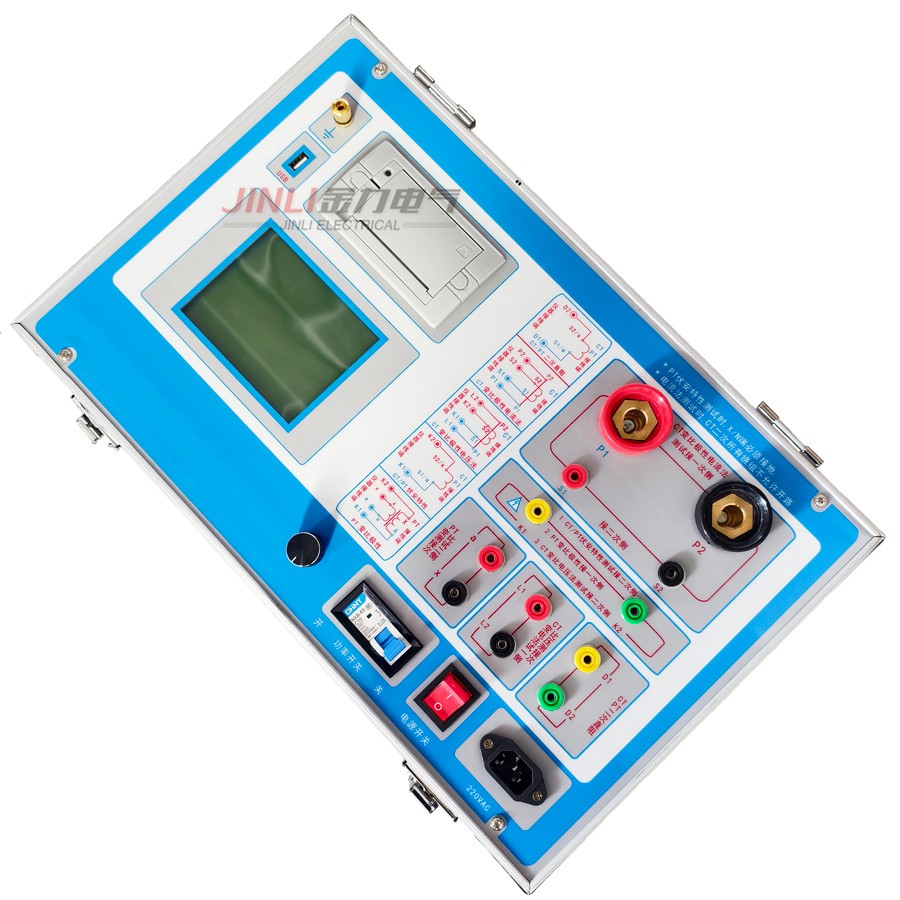

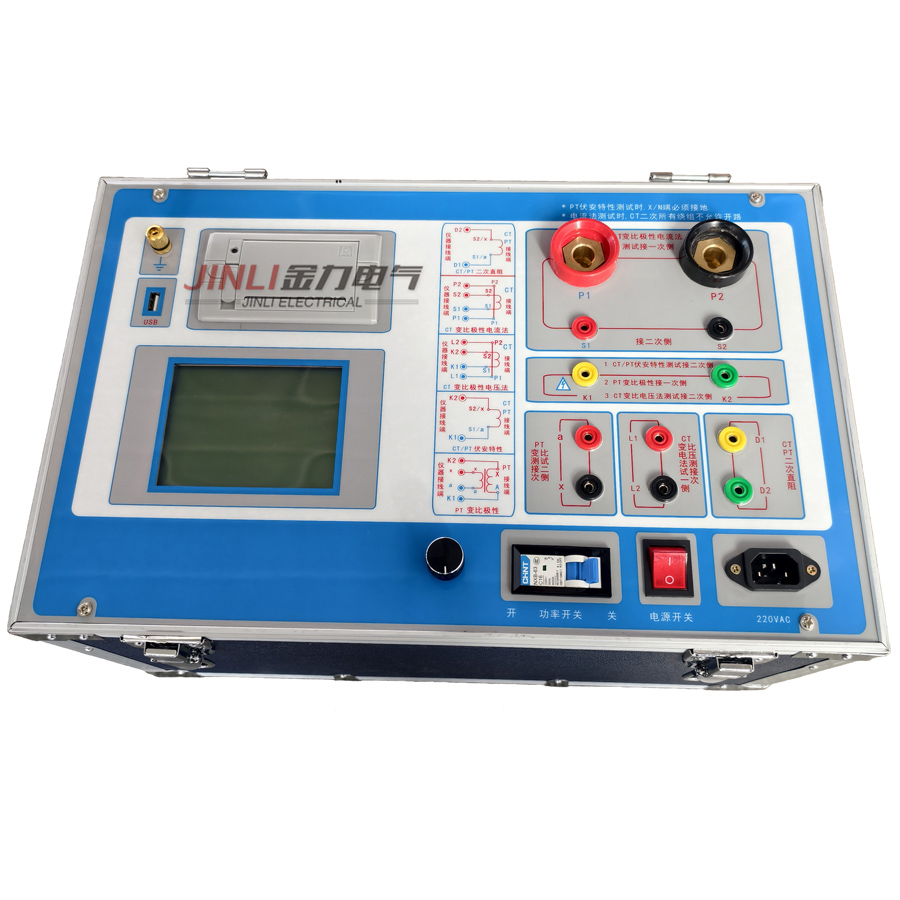

產品簡介：
JL4002互感器特性綜合測試儀1200V/600A（全功能10KV/35KV通用）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準 GB 1207-2006、GB 1208-2006；
產品特性：
◆ 支持檢測CT和PT
◆ 滿足 GB1207、GB1208等規(guī)程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規(guī)程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
◆ 小巧輕便≤28Kg，非常利于現場測試.
產品功能：
CT（保護類、計量類） | PT |
? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
?自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量，極性判斷 | ? 極性判斷 |
? 比差測量 | ?比差測量 |
? 相位（角差）測量 | ?相位（角差）測量 |
? 一次通流測試 | ? 交流耐壓測試 |
? 交流耐壓測試 | ? 二次負荷測試 |
? 二次負荷測試 | ? 二次繞組直阻測試 |
?二次繞組直阻測試 | ? PT伏安電壓倍數可調(1.2—3.5) |
?可測中低壓互感器，零序互感器伏安特性 | |
?可測GIS，套管CT | |
?綜合測試，一次測試同時完成勵磁、變比極性 |
產品參數：
項目 | 參數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1200V 5KVA zui大設置值20A | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤1.0%（0.4%*讀數+0.6%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤50000A/5A（10000A/1A） |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
工作環(huán)境 | 溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：450mm × 280mm × 340mm ，重量：≤28Kg | |
